Aisiflow
OMP TEA propone Aisiflow una gamma di prodotti in acciaio per il drenaggio industriale I sistemi di raccolta e drenaggio in acciaio inox nascono dall’esigenza di smaltire il più velocemente possibile i liquidi di lavaggio e dei processi di lavorazione.

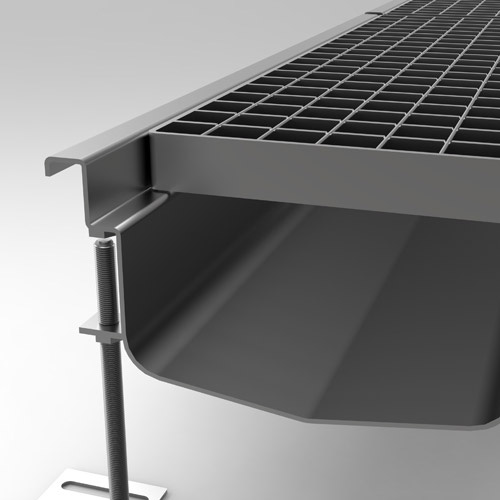

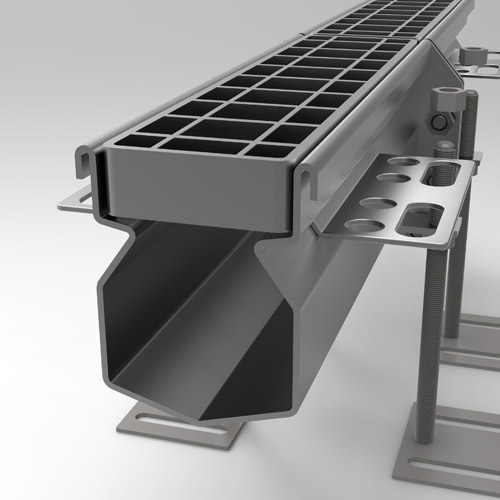

Per questo motivo le canaline in acciaio inox trovano la loro collocazione ideale negli ambienti dove l’igiene è di primaria importanza o vi sono prescrizioni di legge. Infatti la particolare forma del fondo canale , la pendenza interna di 5 mm per metro e il materiale particolarmente ”liscio” evitano il sedimento di materiali solidi e favoriscono il deflusso dei liquidi drenati.
PRINCIPALI CAMPI DI IMPIEGO

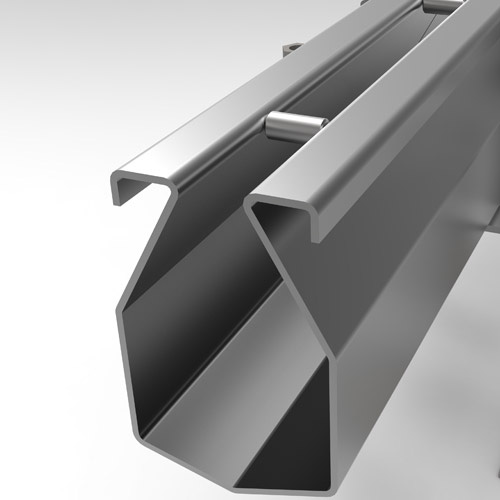

La vasta gamma di sistemi drenanti quali, canali a fessura e canaline con grigliato completi di pozzetto di scarico sifonati vengono installati principalmente negli ambienti di lavorazione dei settori: agro-alimentare in genere; enologico e bevande; chimico e farmaceutico; ospedaliero, socio sanitario e sportivo; ristorazione; caseifici e pescherie.
TECNICO DI PRODOTTO
Mauro Michelini
omp.michelini@gmail.com

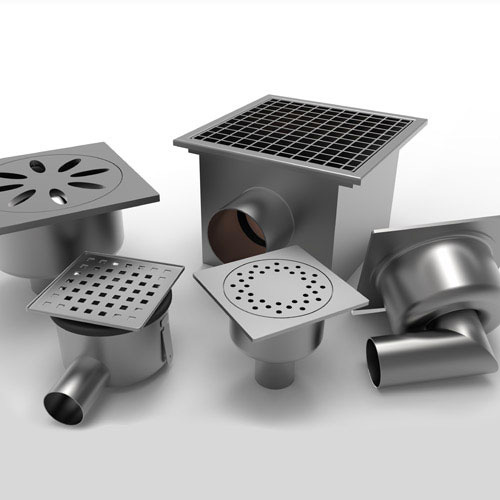

POZZETTI
VASCHETTE

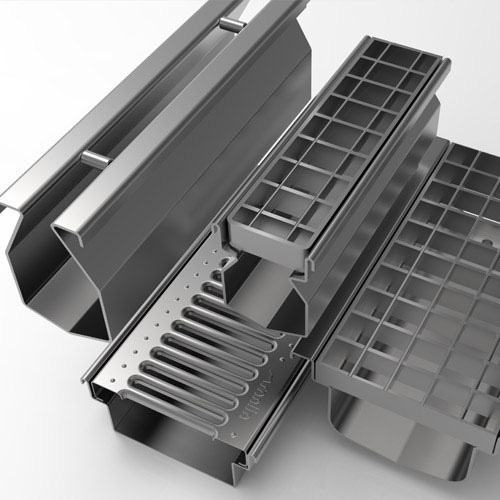

CANALI

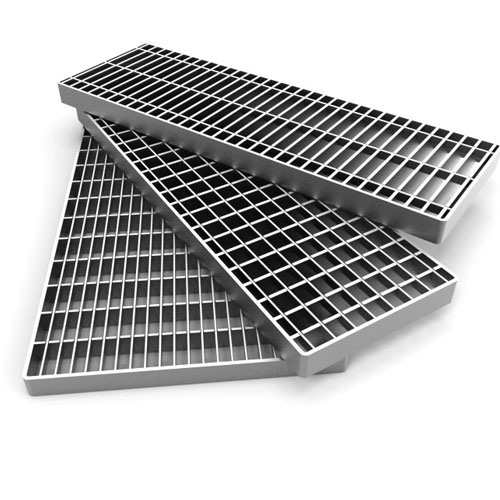

GRIGLIE ED ACCESSORI

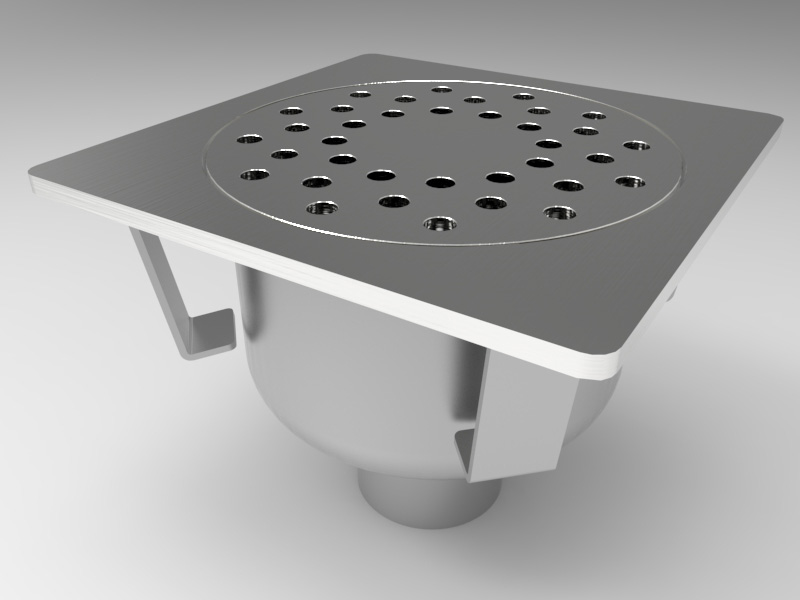

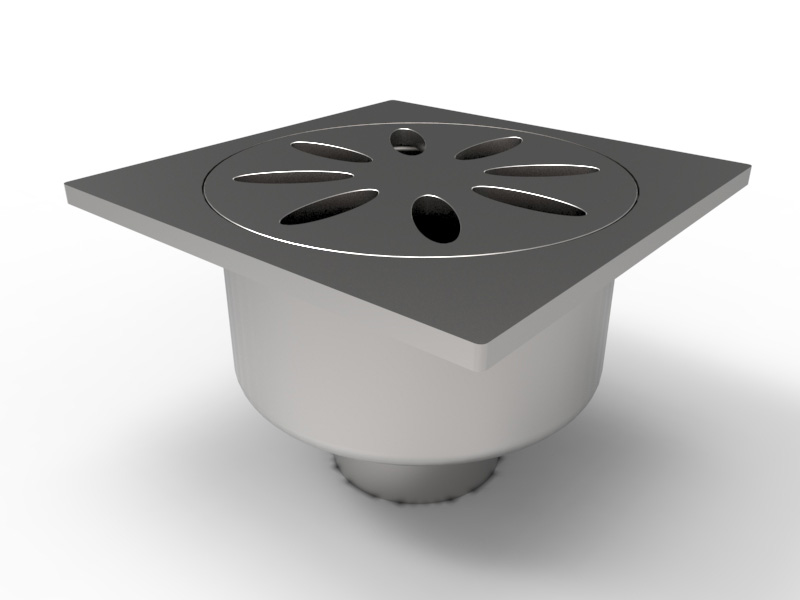

POZZETTI STAMPATI IN ACCIAIO INOX AISI 304 CON GRIGLIA ROSETTA

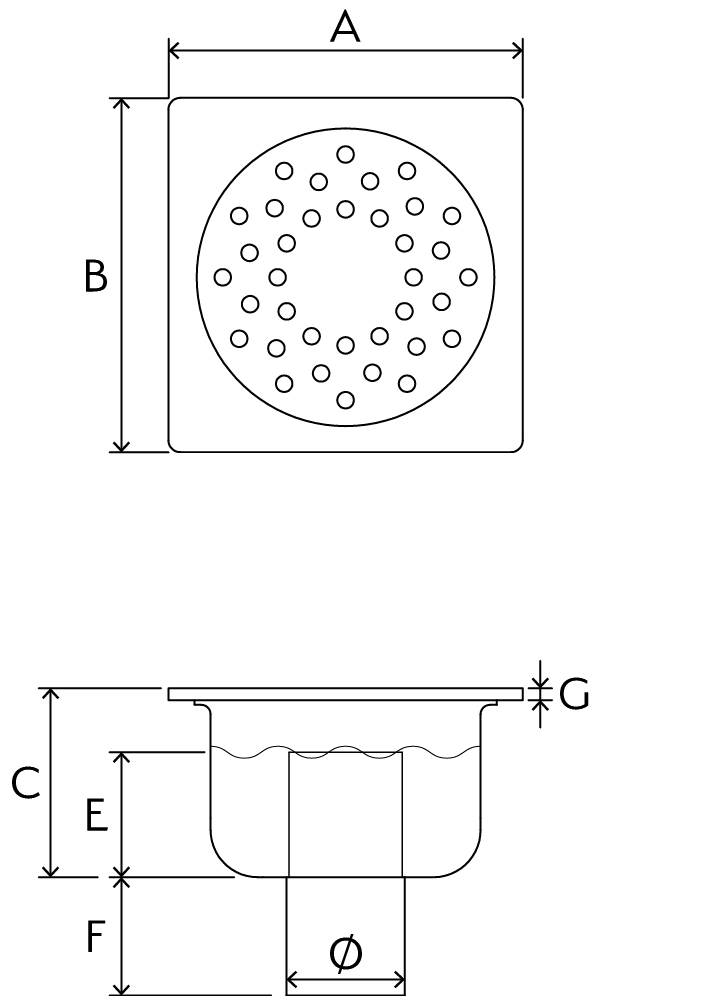

Con scarico verticale
dimensioni in millimetri (mm)
in AISI304 (EN 1.4301) / disponibile anche in AISI316 (EN 1.4401)
| ARTICOLO | Ø | A | B | C | D | E | F | G | PORTATA |
|---|---|---|---|---|---|---|---|---|---|
| KC1505VR | 50 | 150 | 150 | 80 | - | 53 | 30 | 5 | C 250 carrabile |
| KC2006VR | 63 | 200 | 200 | 100 | - | 65 | 63 | 5 | C 250 carrabile |
| KC2510VR | 101,6 | 247 | 247 | 112 | - | 78 | 60 | 10 | C 250 carrabile |

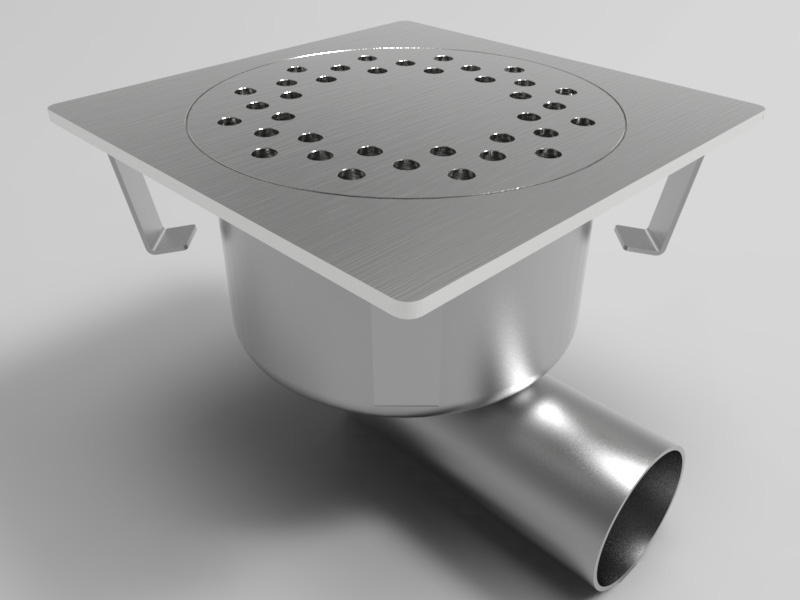

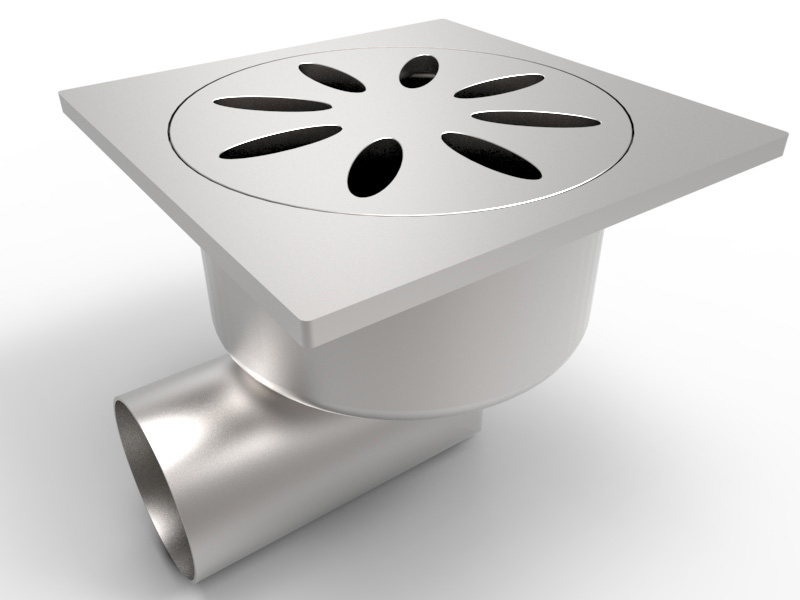

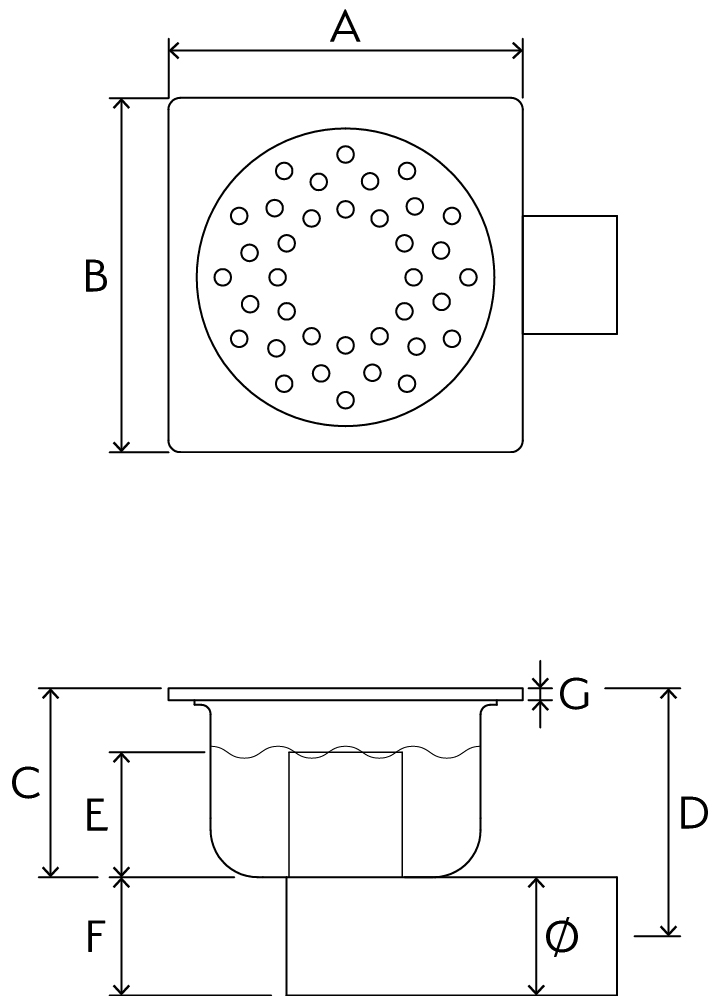

Con scarico orizzontale sotto pozzetto
dimensioni in millimetri (mm)
in AISI304 (EN 1.4301) / disponibile anche in AISI316 (EN 1.4401)
| ARTICOLO | Ø | A | B | C | D | E | F | G | PORTATA |
|---|---|---|---|---|---|---|---|---|---|
| KC1505ZR | 50 | 150 | 150 | 80 | 105 | 53 | 50 | 5 | C 250 carrabile |
| KC2006ZR | 63 | 200 | 200 | 100 | 131,5 | 65 | 63 | 5 | C 250 carrabile |
| KC2510ZR | 101,6 | 247 | 247 | 112 | 163 | 78 | 102 | 10 | C 250 carrabile |
LE DIMENSIONI E LE MISURE INDICATE POSSONO ESSERE TOTALMENTE PERSONALIZZATE IN BASE AL PROGETTO

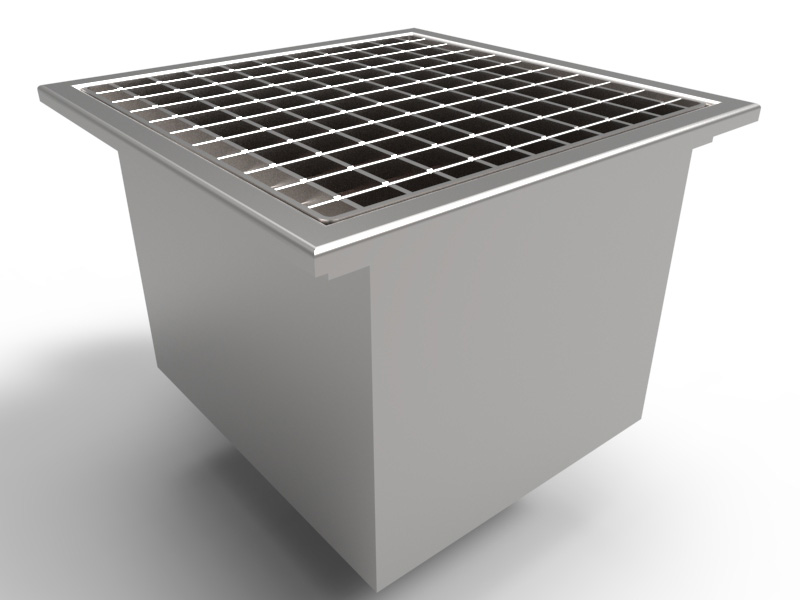

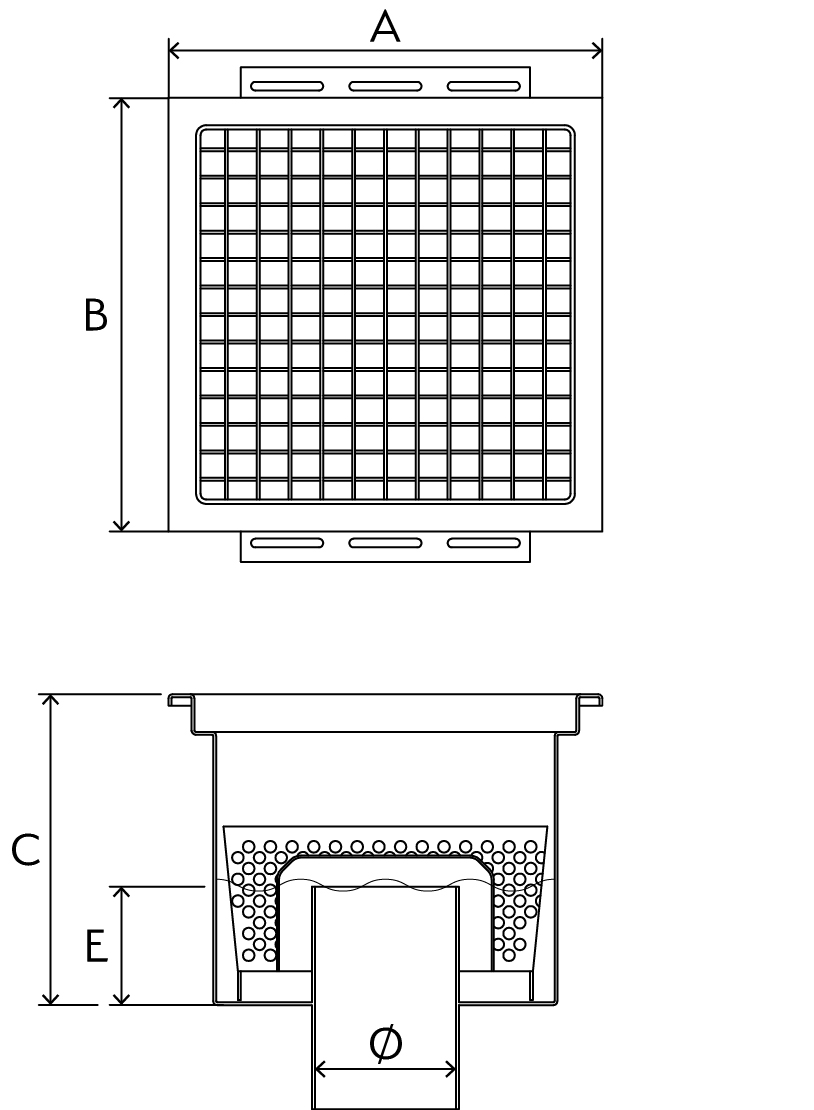

POZZETTI IN ACCIAIO INOX AISI304
Con scarico verticale
dimensioni in millimetri (mm)
in AISI304 (EN 1.4301) / disponibile anche in AISI316 (EN 1.4401)
| ARTICOLO | Ø | A | B | C | D | E | Grigliato maglia × H | PORTATA |
|---|---|---|---|---|---|---|---|---|
| KC2006VC | 50 | 200 | 200 | 150 | - | 35 | 25×25 | C 250 carrabile |
| KC3010VP | 101,6 | 300 | 300 | 215 | - | 35 | 22×19 | A 15 pedonale |

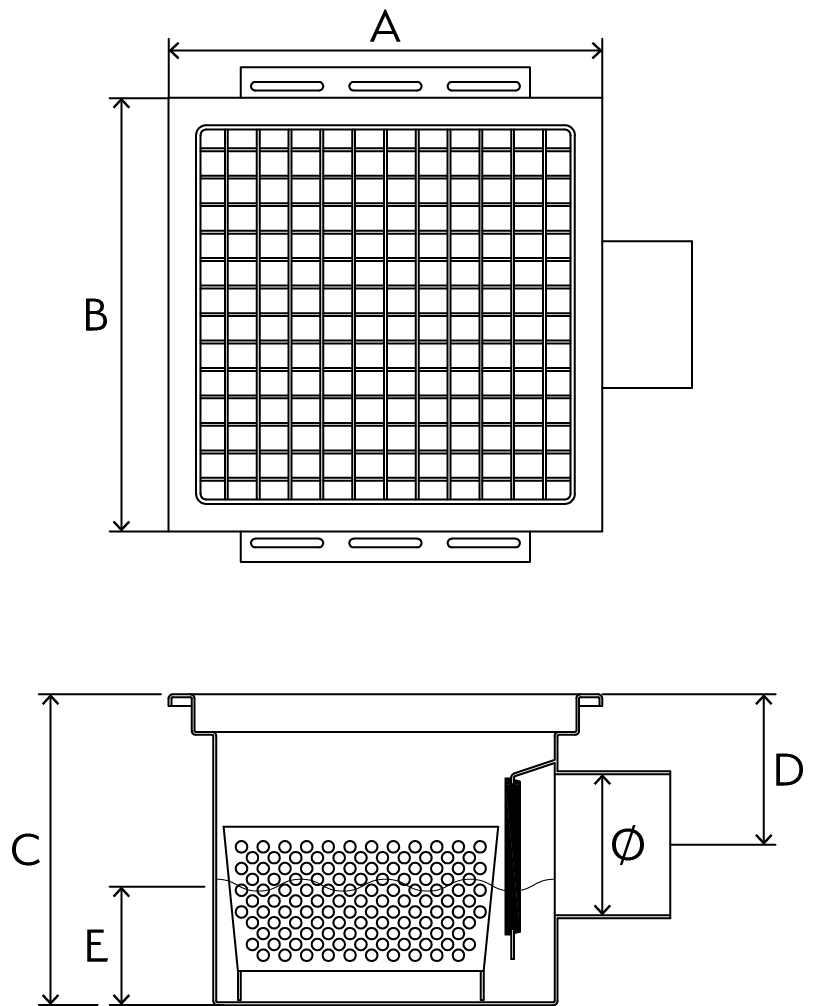

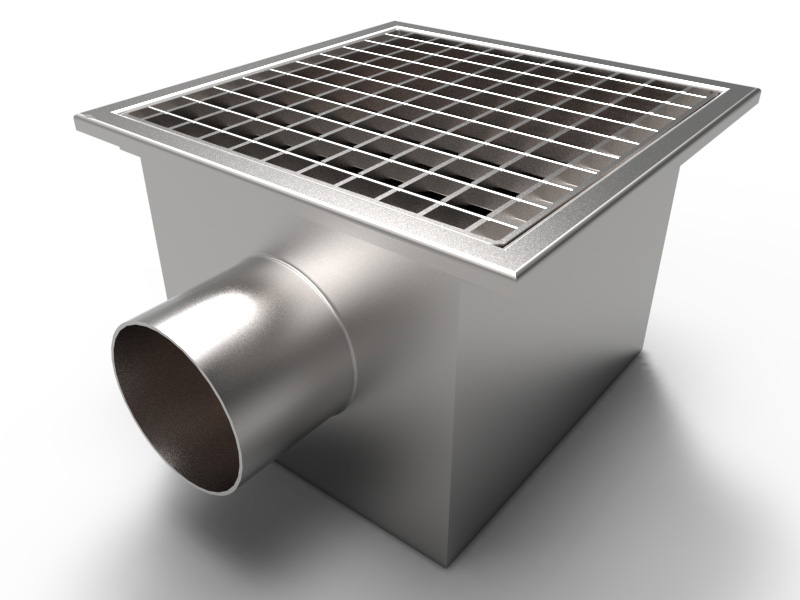

Con scarico orizzontale
dimensioni in millimetri (mm)
in AISI304 (EN 1.4301) / disponibile anche in AISI316 (EN 1.4401)
| ARTICOLO | Ø | A | B | C | D | E | Grigliato maglia × H | PORTATA |
|---|---|---|---|---|---|---|---|---|
| KC2006LC | 50 | 200 | 200 | 150 | 85 | 35 | 25×25 | C 250 carrabile |
| KC3010LP | 101,6 | 300 | 300 | 215 | 105 | 35 | 22×19 | A 15 pedonale |
DISPONIBILI ANCHE 400×400 e 500×500 mm
LE DIMENSIONI E LE MISURE INDICATE POSSONO ESSERE TOTALMENTE PERSONALIZZATE IN BASE AL PROGETTO

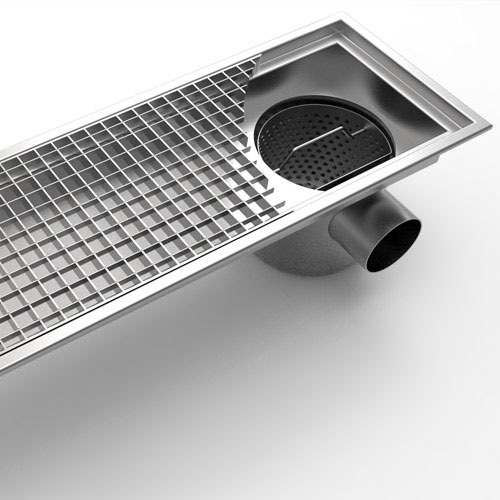

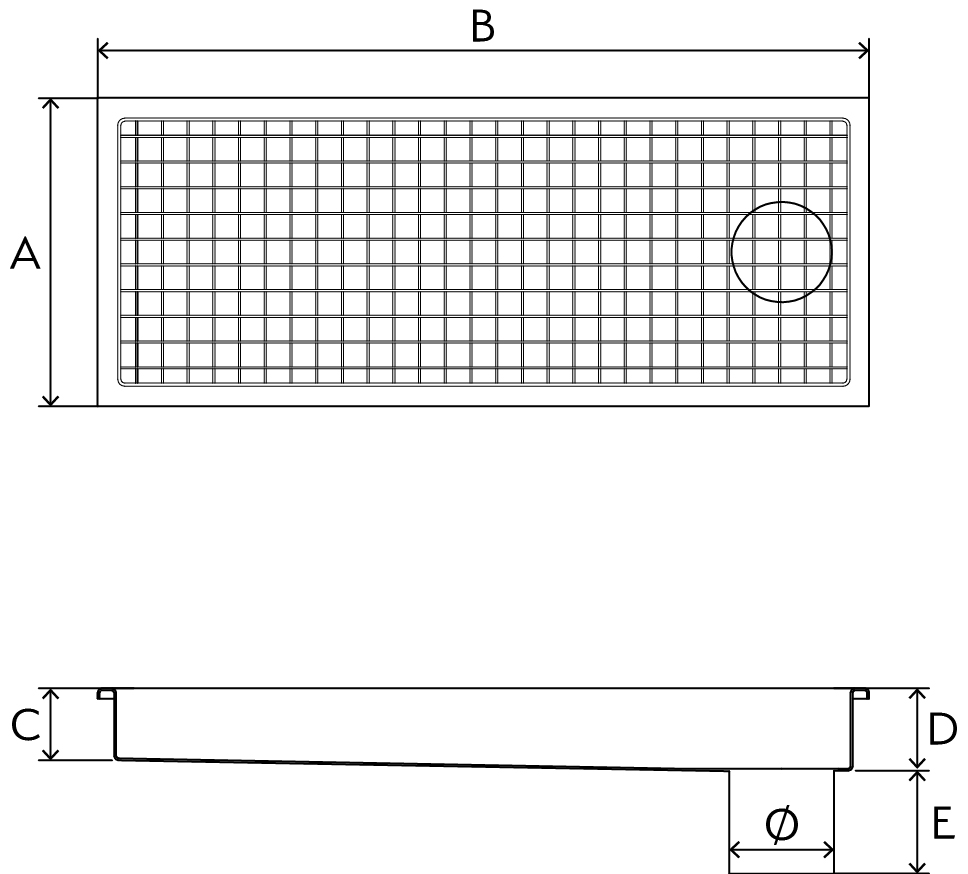

VASCHE IN ACCIAIO INOX AISI304 CON SCARICO VERTICALE DIRETTO
Con scarico finale verticale
dimensioni in millimetri (mm)
in AISI304 (EN 1.4301) / disponibile anche in AISI316 (EN 1.4401)
| ARTICOLO | Ø | A | B | C | D | E | Grigliato maglia × H | PORTATA |
|---|---|---|---|---|---|---|---|---|
| KV3010FD | 101,6 | 300 | 1000 | 70 | 80 | 125 | 25×25 | A 15 pedonalee |
| KV3015FD | 101,6 | 300 | 1500 | 70 | 80 | 125 | 25×25 | A 15 pedonalee |
| KV3020FD | 101,6 | 300 | 2000 | 70 | 80 | 125 | 25×25 | A 15 pedonalee |
| KV3025FD | 101,6 | 300 | 2500 | 70 | 90 | 125 | 25×25 | A 15 pedonalee | KV3030FD | 101,6 | 300 | 3000 | 70 | 90 | 125 | 25×25 | A 15 pedonalee |
DISPONIBILI ANCHE 400×400 e 500×500 mm
Complete di pozzetto (con scarico centrale)
LE DIMENSIONI E LE MISURE INDICATE POSSONO ESSERE TOTALMENTE PERSONALIZZATE IN BASE AL PROGETTO
GALLERIA

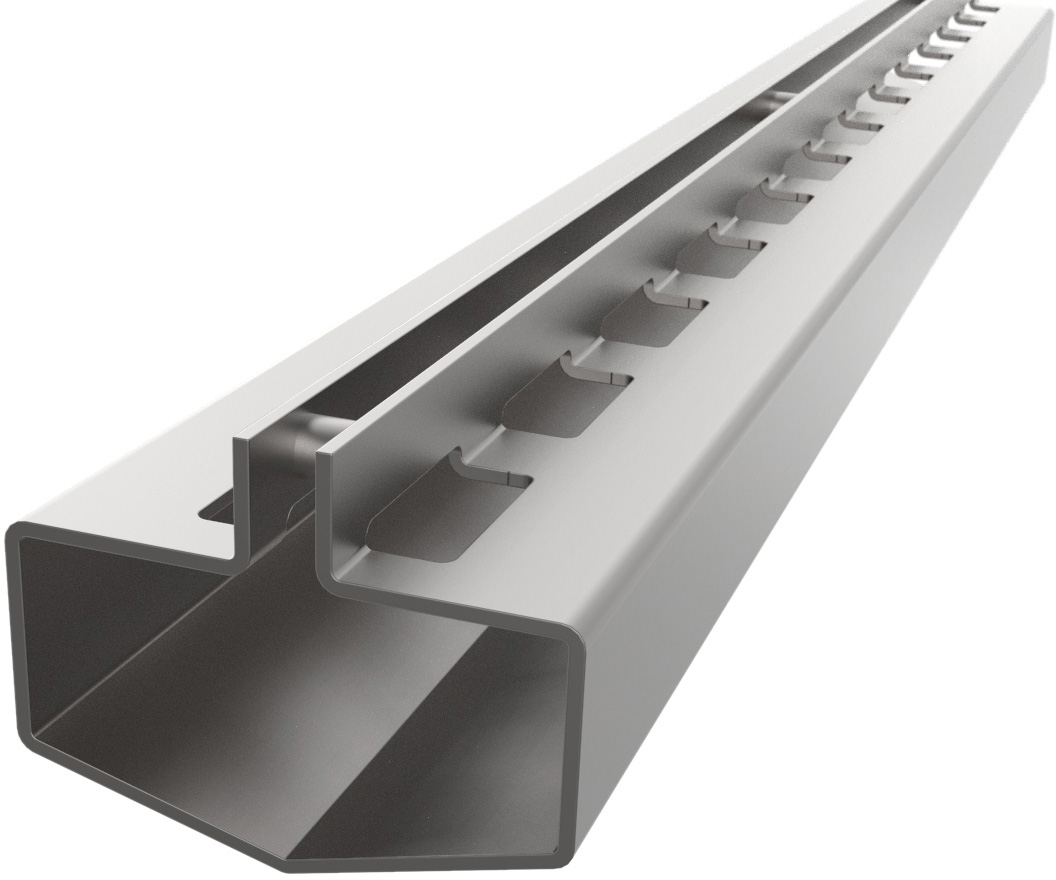

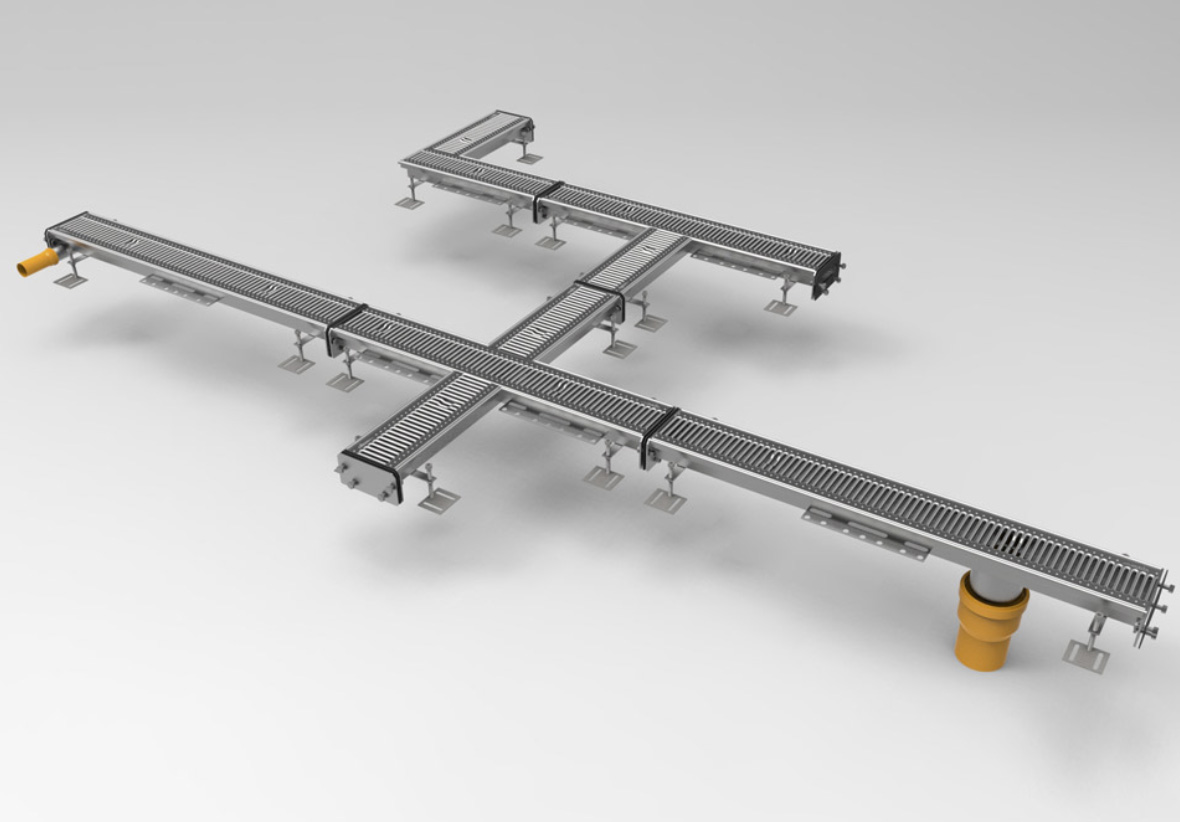

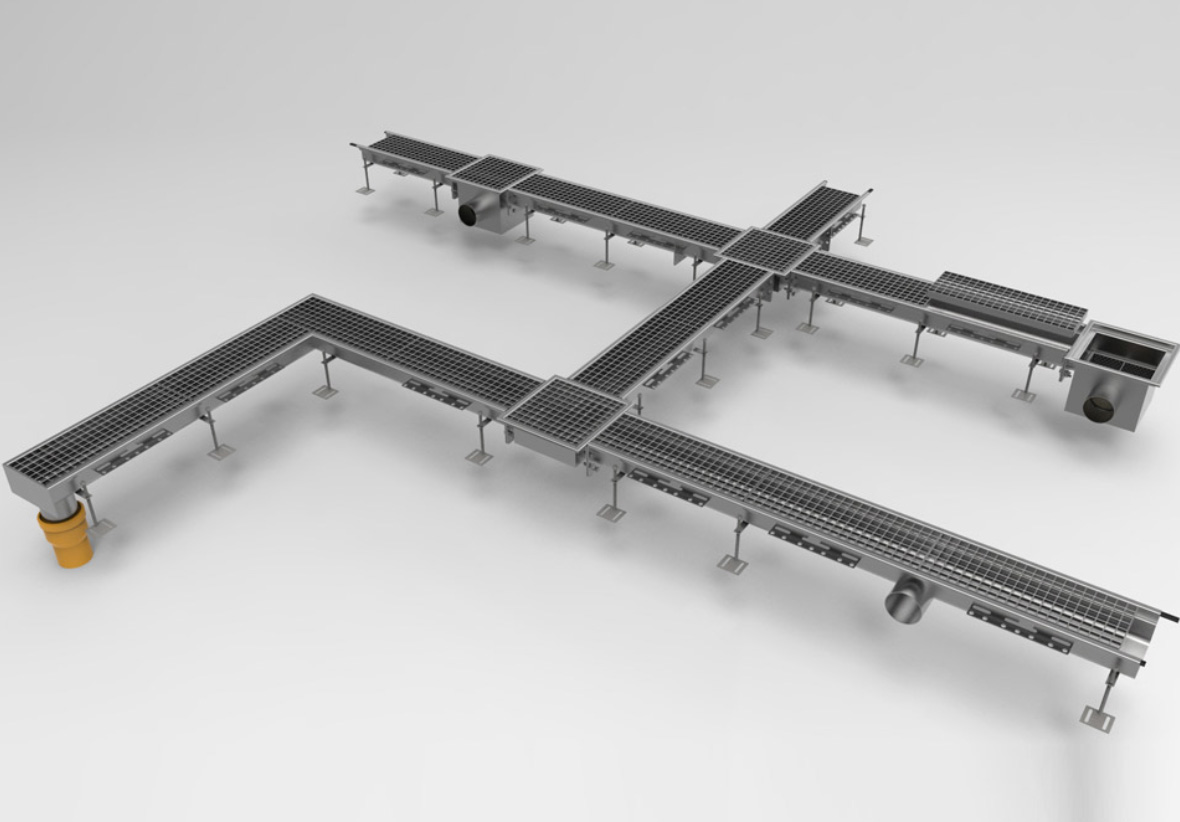

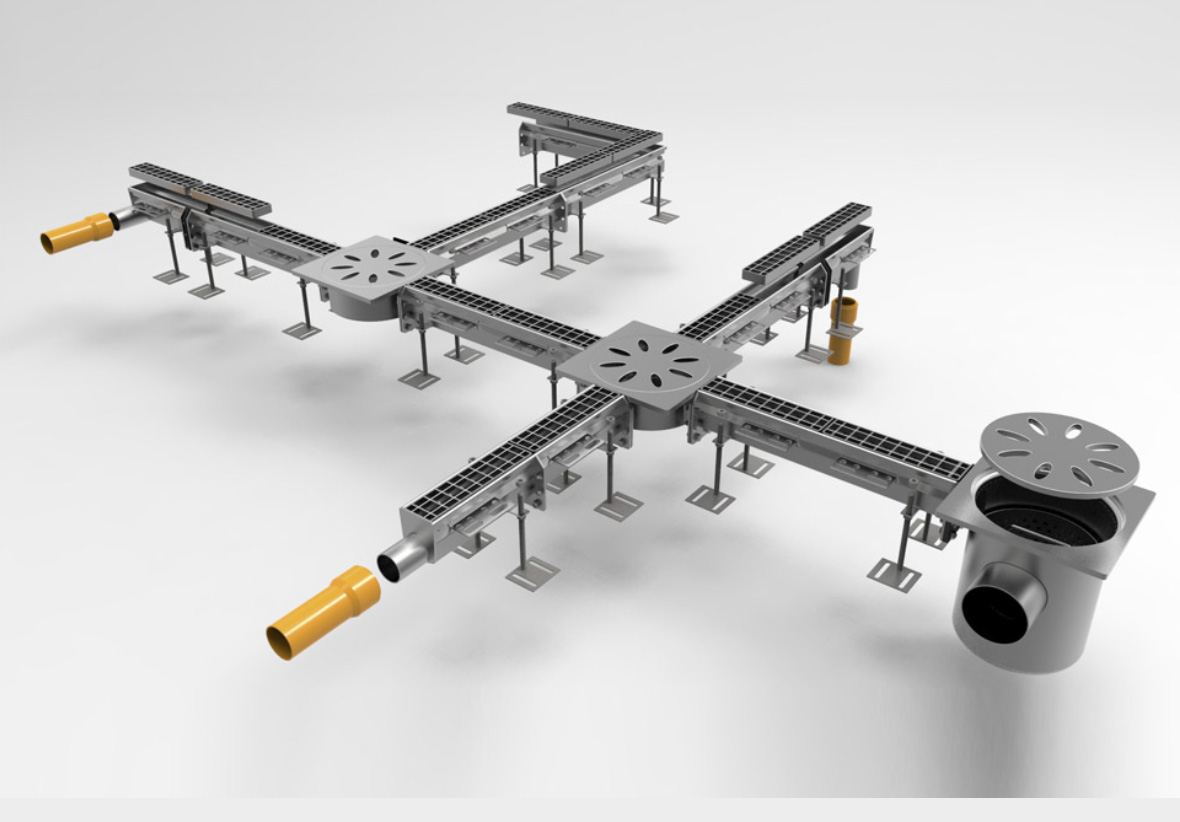

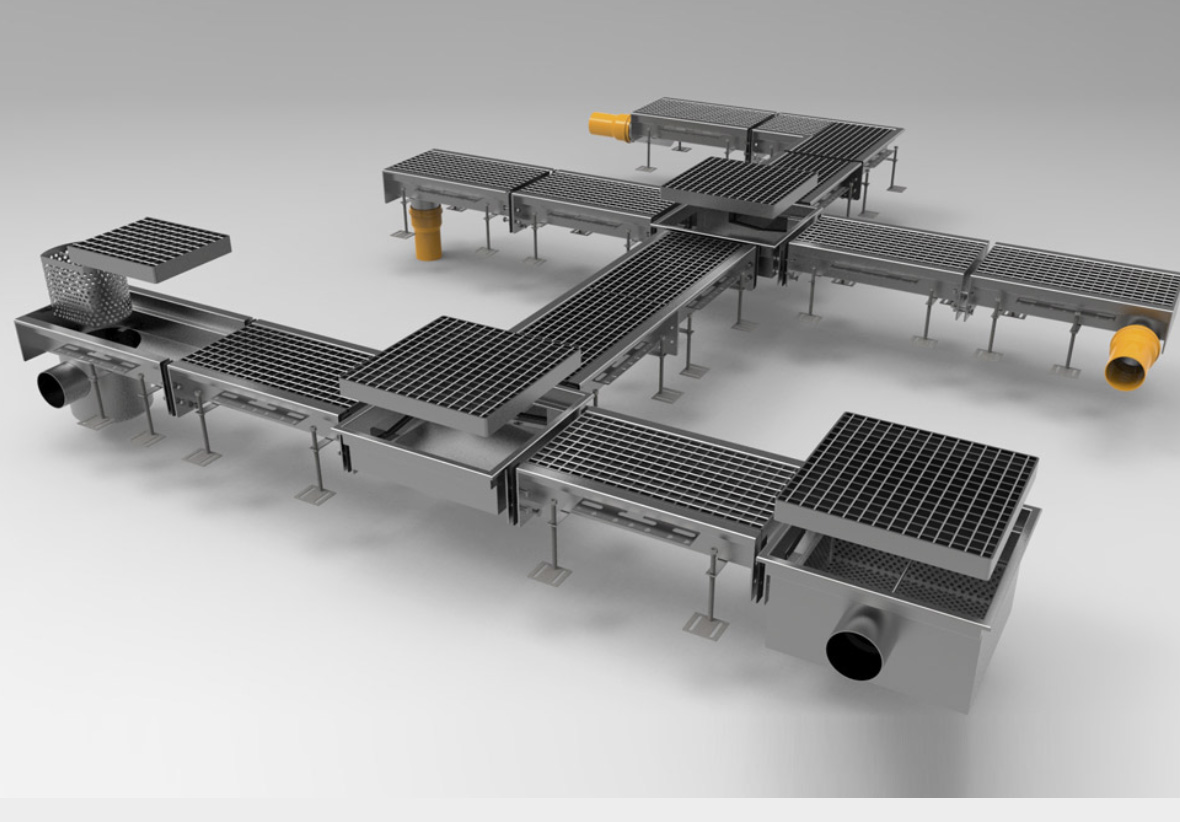

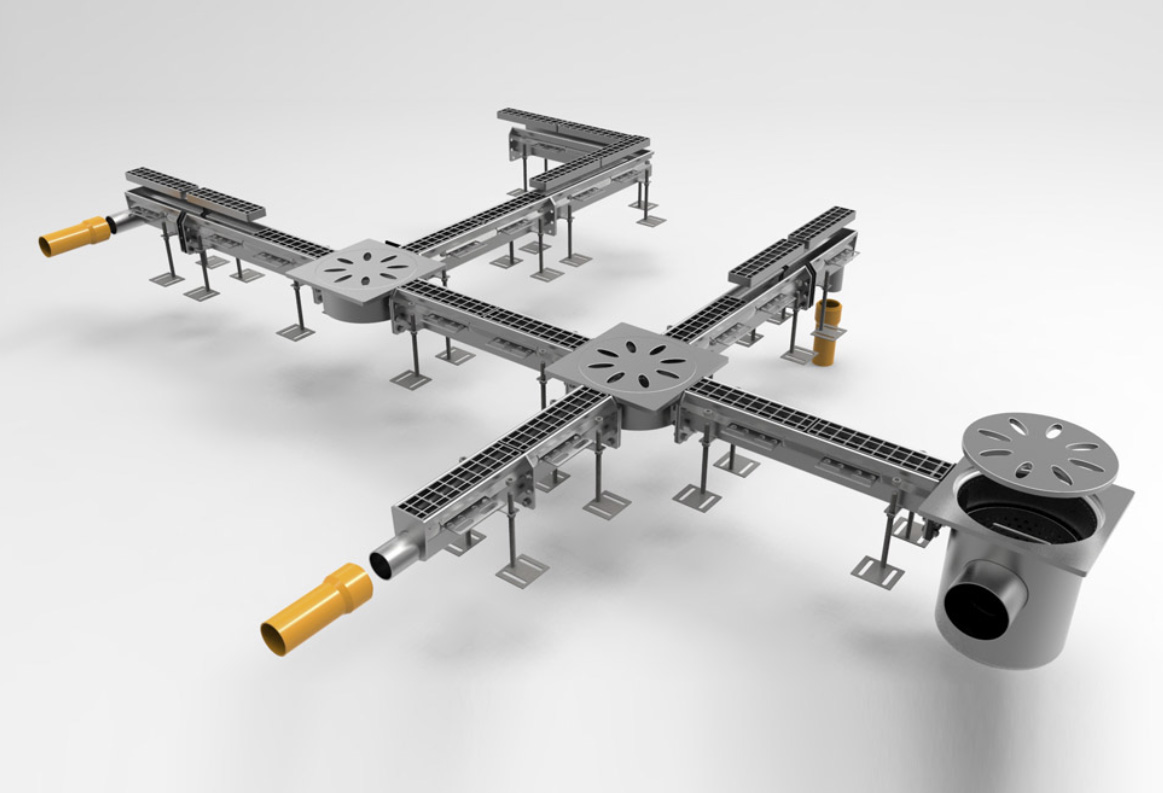

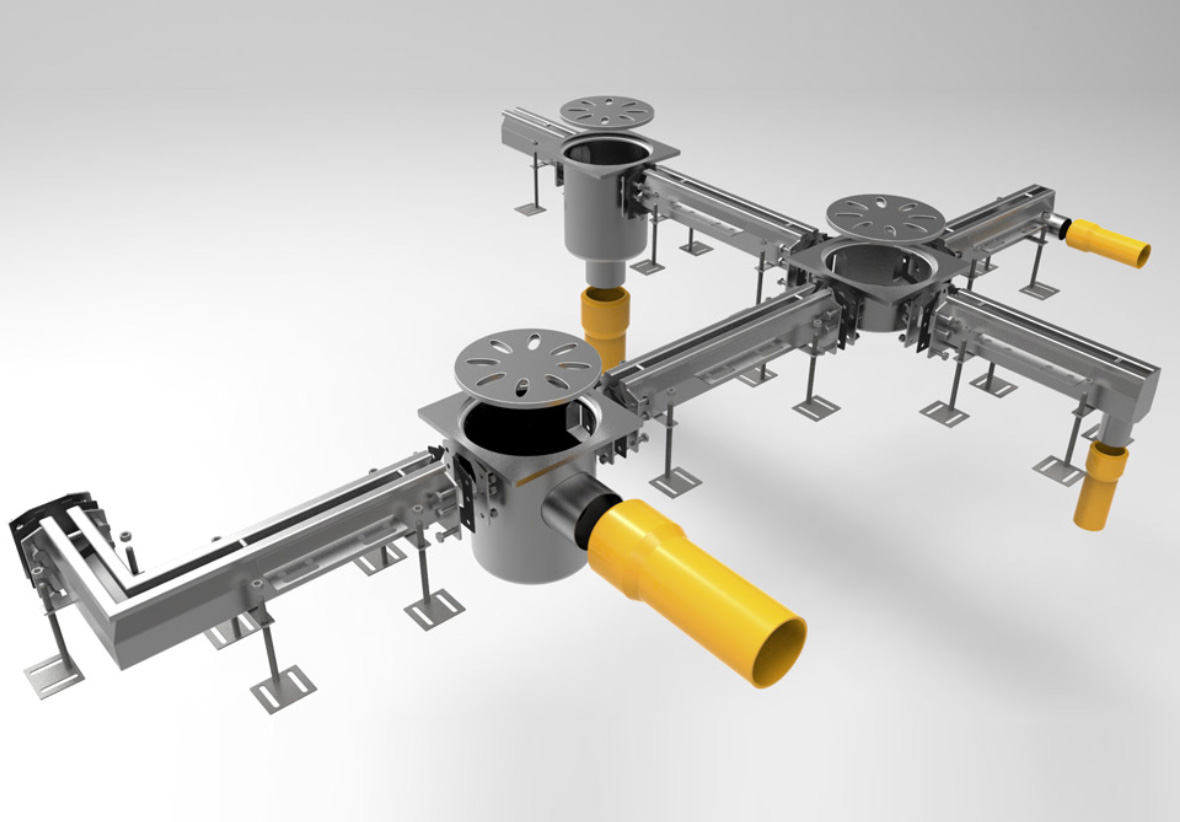

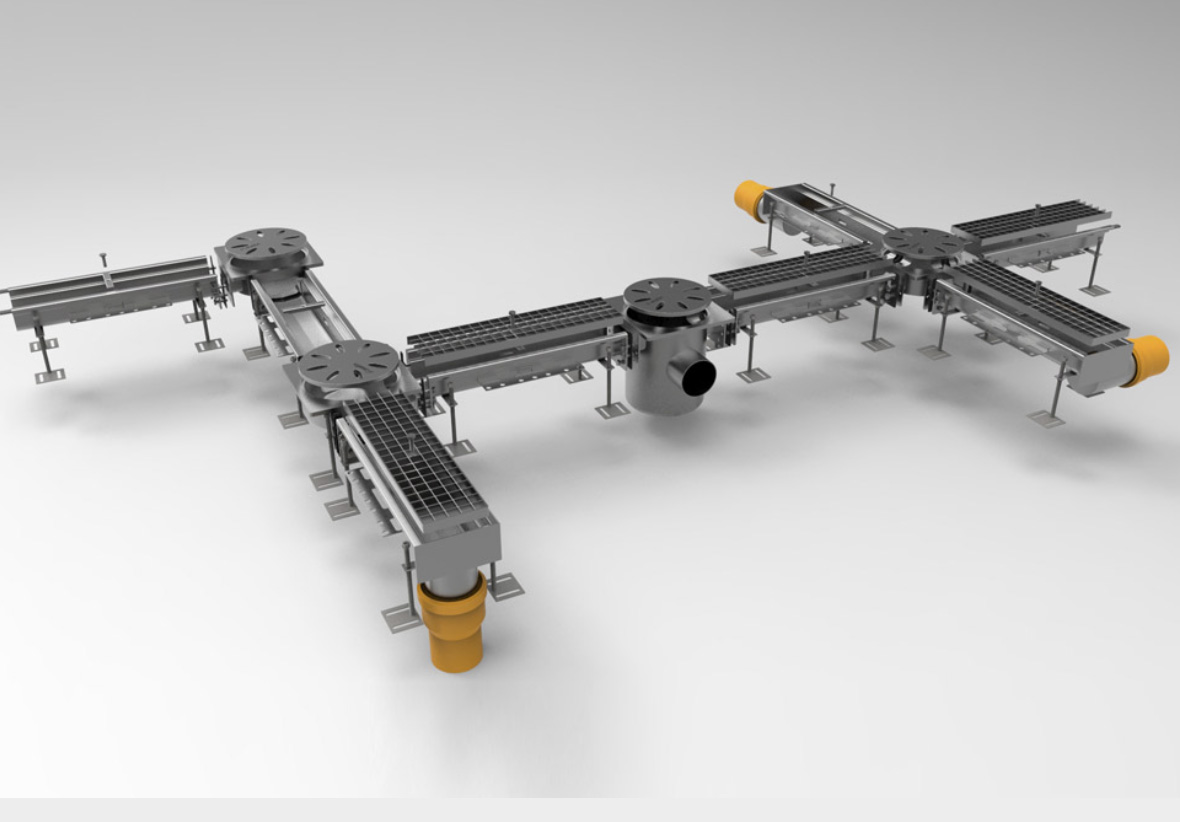

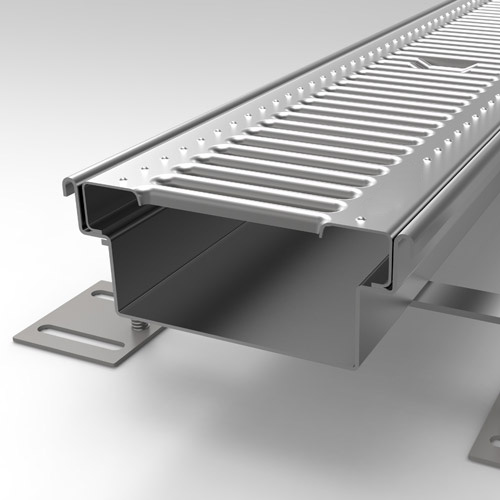

Esempi di varie combinazioni possibili per canali a fessura o canali grigliati
